Branchement RJ45 : le guide complet pour tout câbler soi-même

Temps de lecture estimé : 7 minutes

Qu’est-ce qu’un connecteur RJ45 et à quoi sert-il

Le branchement RJ45 intrigue souvent ceux qui découvrent l’intérieur d’un câble Ethernet pour la première fois. Soyons honnêtes : ce petit connecteur transparent avec ses fils colorés fait peur avant d’être compris. J’ai câblé mes premières prises réseau à Lisbonne, dans un appart où le wifi ne passait pas à travers les murs en pierre. Depuis, je ne jure plus que par le filaire pour tout ce qui compte vraiment.

Techniquement, un RJ45 est un connecteur 8P8C : huit positions, huit contacts. À l’intérieur du câble, on trouve quatre paires torsadées, chacune avec un rôle précis dans la transmission des données.

Il faut distinguer deux objets qu’on confond souvent. La fiche RJ45 se sertit à l’extrémité d’un câble volant, pour brancher directement un PC ou une box. La prise murale RJ45, elle, s’encastre dans un boîtier et se raccorde sur un bornier fixe, derrière une plaque de finition.

Côté usages, le RJ45 sert à l’Ethernet bien sûr, mais aussi à la téléphonie fixe, à la distribution TV par câble et au PoE (Power over Ethernet), qui alimente caméras et bornes wifi directement par le câble réseau.

Le matériel nécessaire avant de commencer

Avant de sortir la pince, mieux vaut choisir le bon câble. Le Cat5e suffit pour un usage domestique classique, le Cat6 tient des débits plus élevés sur de plus longues distances, et le Cat6A ou le Cat7 visent le 10 Gigabit Ethernet. Pour la maison, je recommande presque toujours du Cat6 : le surcoût est minime et ça évite de refaire les gaines dans cinq ans.

Trois outils sont incontournables : une pince à dénuder, une pince à sertir et un testeur de câble. Certains kits tout-en-un se trouvent entre 10 et 20 euros sur les comparateurs, mais un kit complet et durable coûte plutôt entre 38 et 64 euros chez Leroy Merlin.

Le vrai game-changer ici, c’est l’outil auto-dénudant. Une pince classique demande de la précision pour ne pas entailler les fils de cuivre, ce qui arrive souvent aux débutants. L’outil auto-dénudant règle la profondeur automatiquement. Pratique quand on câble une dizaine de prises d’affilée et qu’on veut éviter les faux contacts.

Il reste à prévoir des connecteurs RJ45 en nombre (prévoir de la marge, on en rate toujours quelques-uns au début) et, si vous installez du mural, des boîtiers d’encastrement adaptés.

Comprendre les normes de câblage T568A et T568B

Ce que personne ne te dit vraiment, c’est que l’ordre des couleurs n’est pas un détail esthétique. Il détermine quelles paires portent quels signaux, et un mauvais ordre peut créer des interférences ou une incompatibilité totale avec l’équipement en face.

Pour le T568A, l’ordre est : blanc-vert, vert, blanc-orange, bleu, blanc-bleu, orange, blanc-marron, marron.

Pour le T568B, l’ordre inverse les paires vert et orange : blanc-orange, orange, blanc-vert, bleu, blanc-bleu, vert, blanc-marron, marron.

Dans mon expérience, le T568B domine largement les installations résidentielles et les kits commerciaux en France. Le T568A reste utilisé dans certains contextes professionnels et administrations qui suivent les standards nord-américains. La règle d’or : peu importe la norme choisie, il faut la même aux deux extrémités du câble pour un câble droit.

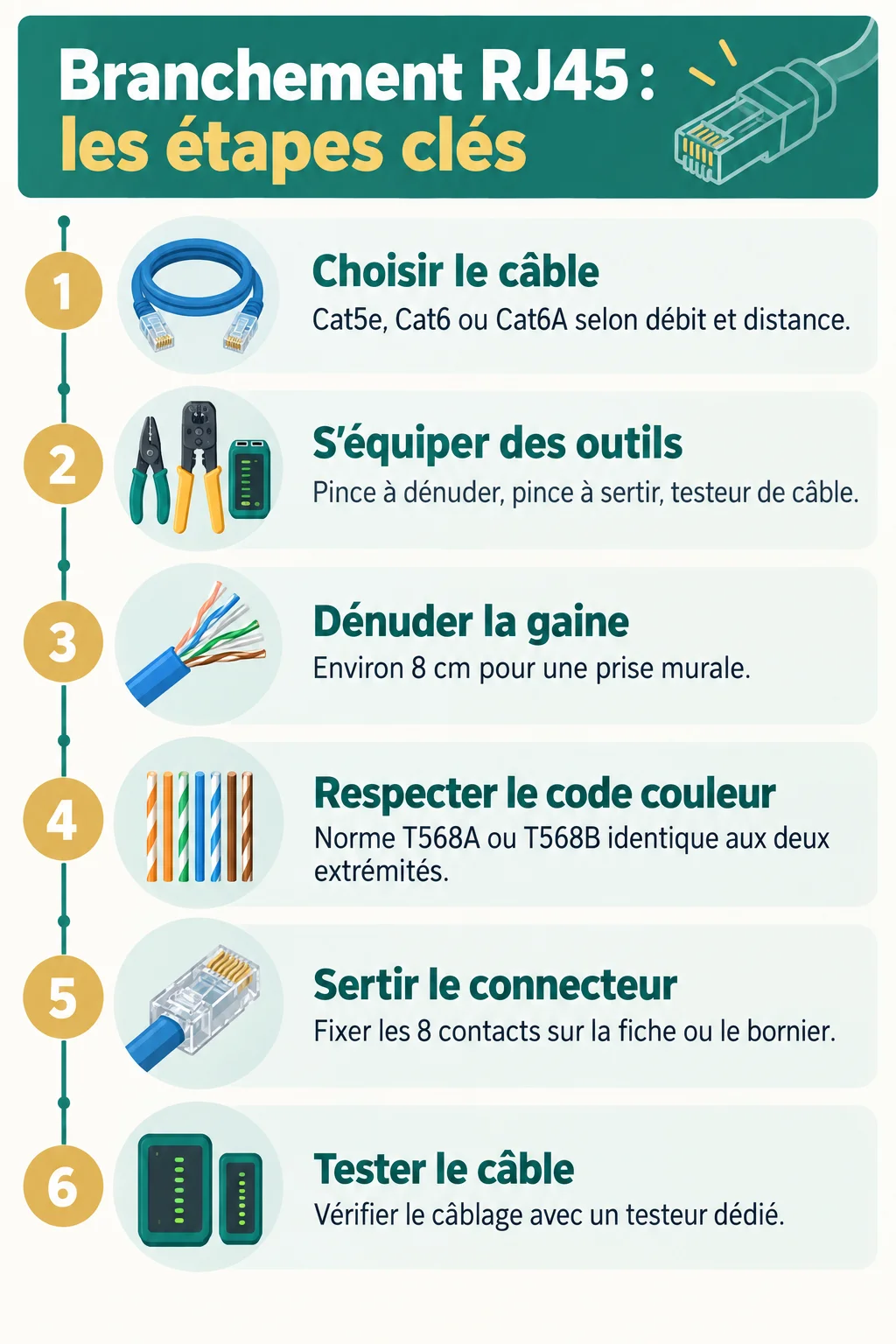

Câbler une fiche RJ45 droite étape par étape

On va droit au but : voici la méthode que j’utilise à chaque fois, sans variation.

• Dénuder environ 2 à 3 cm de gaine extérieure avec la pince, sans entailler les fils internes.
• Détorsader les quatre paires et les aplatir dans l’ordre du code couleur choisi (T568A ou T568B).
• Égaliser les huit fils au cutter de la pince pour qu’ils soient bien droits et de longueur identique.
• Insérer les fils jusqu’au fond du connecteur RJ45, en vérifiant que chaque fil touche bien le fond transparent.
• Sertir avec la pince en appuyant fermement d’un coup sec, pour enfoncer les contacts métalliques dans le cuivre.

J’ai testé, j’ai raté, et voilà ce que j’en retiens : la longueur de gaine dénudée conditionnée tout. Trop longue, les paires se détorsadent trop et créent des interférences. Trop courte, la gaine bloque l’insertion complète dans le connecteur.

Câbler un câble RJ45 croisé

Le câble croisé diffère du câble droit sur un point précis : les deux extrémités utilisent une norme différente, une en T568A, l’autre en T568B. Cela inverse les paires d’émission et de réception.

Son usage reste très spécifique aujourd’hui : relier deux ordinateurs directement sans passer par un switch, ou connecter deux switches entre eux sur d’anciens équipements. La plupart des équipements récents détectent automatiquement le sens de la connexion grâce à l’Auto-MDIX, ce qui rend le câble croisé de moins en moins nécessaire dans une installation domestique classique.

Installer et raccorder une prise RJ45 murale

Pour visualiser le montage d’une prise murale, cette vidéo de Legrand France détaille chaque étape du raccordement sur bornier.

Le raccordement mural diffère du sertissage d’une fiche. Ici, pas de connecteur à insérer : les fils viennent se clipser directement sur un bornier codé par couleur, sans outil de sertissage.

Selon le tutoriel officiel de Legrand, il faut dénuder la gaine sur environ 8 centimètres pour avoir assez de longueur à travailler dans le boîtier. Les feuillards métalliques de protection, quand le câble est blindé, se retournent sur environ 1 centimètre pour assurer la mise à la masse.

Chaque fil se positionne ensuite dans son emplacement correspondant sur le bornier, en suivant le code couleur imprimé sur le mécanisme. Il ne reste plus qu’à clipser le module dans son support, fixer le boîtier d’encastrement, puis poser la plaque de finition.

Vérifier et tester son branchement RJ45

Un testeur de câble Ethernet reste l’outil le plus rapide pour valider un branchement. On branche les deux extrémités, et l’appareil affiche si les huit fils passent bien dans le bon ordre.

Quand la connexion réseau ne fonctionne pas du tout, les causes les plus fréquentes sont une paire mal insérée, un fil qui ne touche pas le contact métallique, ou un ordre de couleur différent entre les deux bouts d’un câble censé être droit. Un débit anormalement bas, lui, trahit souvent une paire mal torsadée ou une longueur de câble excessive sans répéteur.

Plusieurs auditrices de mon podcast m’ont écrit pour me demander pourquoi leur connexion « marchait mais ramait ». Neuf fois sur dix, le diagnostic tombait sur une paire mal détorsadée pendant le sertissage, provoquant des interférences invisibles à l’œil nu.

Avant de conclure à un câble défectueux, testez toujours les deux extrémités séparément : l’erreur vient souvent d’un seul côté du branchement.

Respecter la norme NF C 15-100 pour les prises RJ45

La norme française encadre précisément le nombre de prises RJ45 obligatoires selon la surface du logement. Un T1 doit compter au minimum 2 prises, un T2 en exige 3 dont une en chambre, et un T3 ou plus impose 4 prises minimum, dont deux dans une même chambre.

Depuis le 23 août 2024, une nouvelle version de la NF C 15-100 s’applique aux installations neuves et rénovées, avec une obligation effective au 24 août 2025. Cette refonte, menée par l’organisme Afnor et relayée par Hager, découpe désormais la norme en 21 documents thématiques distincts, contre un texte unique auparavant.

Chaque prise RJ45 doit être positionnée à proximité d’une prise de courant, pour permettre le branchement d’équipements réseau sans rallonge. Le câblage doit suivre un schéma en étoile : chaque prise part individuellement du coffret de communication (aussi appelé GTL), sans dérivation intermédiaire entre deux prises. Et franchement, ça change tout côté fiabilité comparé à un ancien câblage en série.
